[스프링 JPA 1편] 2 - (1) 도메인 분석 설계

 *  Mac사용, Java17 사용

 *  진도 : 섹션2-(1) ~ (4)
 *          : 자바 클래스명,         : 코드,         : 단축키



1. 요구사항 분석

• 회원
  • 회원 등록
  • 회원 조회 상품 기능
• 상품
  • 상품 등록
  • 상품 수정
  • 상품 조회
• 주문
  • 상품 주문
  • 주문 내역 조회
  • 주문 취소
• 기타
  • 상품은 재고 관리 필요
  • 상품의 종류 : 도서, 음반, 영화
  • 상품을 카테고리로 구분 가능
  • 상품 주문시 배송 정보 입력



2. 도메인 모델과 테이블 설계



1) 테이블

- 회원 / 주문 / 배송 / 주문 상품 / 카테고리 / 상품 / 배송 / 도서, 음반, 영화



< 회원 - 주문 >

• 회원은 여러 상품을 주문할 수 있다 = 1:N



< 주문 - 배송 >

• 주문할 때 배송정보 필요 = 1:1



< 주문 - 주문한 상품 - 상품 >

• 한 번 주문할 때 여러 상품을 주문할 수 있고 하나의 상품이 여러 주문에 담길 수 있다 = N:N
• < 주문 - 주문한 상품 > = 1:N /  < 주문한 상품 - 상품 > = N : 1
• 다대다 관계는 좋지 않아서 1:N 혹은 N:1 관계로 변경하는게 좋다 → 주문상품 엔티티 추가

< 상품 - 카테고리에 있는 상품 - 카테고리 >

• 하나의 상픔이 여러 카테고리에 들어갈 수 있고 하나의 카테고리에 여러 상품이 들어갈 수 있다 = N:N
• 다대다 관계는 좋지 않아서 1:N 혹은 N:1 관계로 변경하는게 좋다 → 카테고리에 있는 상품 엔티티 추가



< 상품의 종류_도서, 음반, 영화 >

• 상품이라는 공통 속성을 사용하므로 상속 구조로 표현

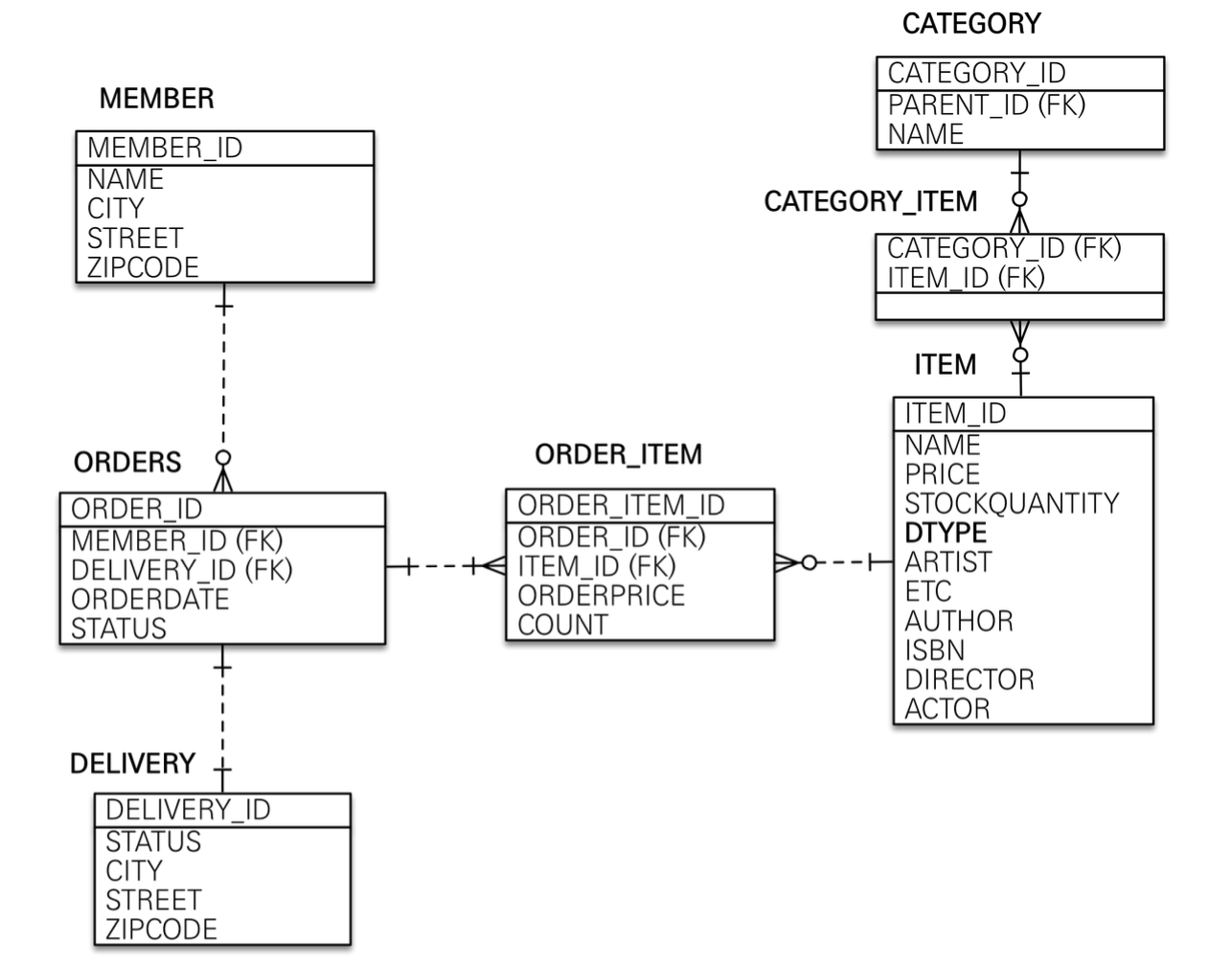

2) ERD 및 연관관계 매핑 분석





< member >	< orders >	< order_item >	< item >
member_id(PK) name 이름 address 주소 (임베디드 타입)	order_id(PK) member_id(FK)  (어떤 회원이 주문했는지 확인) delivery_id(FK) 배송 정보 oderdate 주문 날짜 status 주문 상태	order_item_id(PK) order_id(FK) 주문 정보 item_id(FK) 상품 정보 orderPrice 주문 금액 count 주문 수량	item_id(PK) name 이름 price 가격 stockquantity 재고 수량 Dtype 상품 종류 (도서, 음반, 영화)
< category >	< category_item >	< delivery >	< address >
category_id(PK) parent_id(FK) name 이름	category_id(FK) 카테고리 정보 item_id(FK) 상품 정보	delivery_id (FK) status 배송 상태 address 주소 (임베디드 타입)	city (FK) street 배송 상태 zipcode    (임베디드 타입)



• 1:N에서의 FK는 무조건 N에 있다

• 1:N, N:N의 양방향 관계는 주인을 정해야한다 (외래키가 있는 테이블을 연관 관계 주인으로 정하는 것이 좋다)

• 연관관계 주인에서 셋팅해야 값이 변경된다



< member - orders > 1:N (양방항) 주문 테이블 → 외래키 갖고 있다 → 주인 = ORDERS.member_id 외래 키와 매핑 < orders - order_item > 1:N (양방향)  주문_상품 테이블 → 외래 키 갖고 있다 → 연관관계의 주인 = ORDER_ITEM.order_id 외래 키와 매핑   < order_item - item > N:1  나를 주문한 odrder_item 모두 찾아! 이런 경우는 없으니 단방향 = ORDER_ITEM.item_id 외래 키와 매핑

< orders - delivery >  1:1 (양방항) 주문 테이블 → 외래키 갖고 있다 → 주인 = ORDERS.delivery_id 외래 키와 매핑   < item - category_item > 1:N 카테고리_상품 테이블 → 외래키 갖고 있다 → 주인 = CATEGORY_ITEM.item_id 외래 키와 매핑   < category_item - category > N:1 카테고리_상품 테이블 → 외래키 갖고 있다 → 주인 =CATEGORY_ITEM.category_id 외래 키와 매핑





3. 엔티티 클래스 개발

1) Member [ src - java - jpabook.jpashop - domain -  Member ]



- 엔티티, 롬복 사용 @Entity @Getter @Setter

- 기본키 생성 및 전략 @Id @GeneratedValue



- 테이블의 컬럼과 연결될 대상에 '표시' @Column(name = "member_id")

• 테이블(클래스)의 ID와 외래키 컬럼의 이름을 동일하게 맞춰주기 위해

•  필드 생성 private ~
  • id, name


- JPA 내장 타입 (사용하는 곳에 표시) @Embedded → Address

• 위처럼 쓰든지 address 클래스가서 @Embeddable 쓰든지 둘 중 하나만 써도 괜춘
• 필드 생성 private ~
  • Address address


- 1:N 관계 (member 입장에서)' @OneToMany(mappedBy = "member")

• 하나의 회원이 여러개의 상품 주문 = 1:N
• member 연관관계 주인X / order에서 가져다 씀 = mappedBy사용
•  필드 생성 private ~
  • orders(list)


2) Address [ src - java - jpabook.jpashop - domain -  Address ]

- JPA 내장 타입 (정의하는 곳에 표시) @Embeddable

• 필드 생성 private ~
  • city, street, zipcode


• 기본 생성자 protected ~ (command + N)

  • 값 타입은 변경 불가능하게 설계해야 하므로 @Setter 지우고 기본생성자로 초기화한다

    public을 protected로 수정하는 것이 더 안전



• 전체 생성자 public ~ (command + N)_모두 선택



3) Order [ src - java - jpabook.jpashop - domain -  Order ]



- 엔티티, 롬복 사용 @Entity @Getter @Setter

- 엔티티와 매핑할 테이블을 지정 @Table(name"orders")

- 기본키 생성 및 전략 @Id @GeneratedValue



- 테이블의 컬럼과 연결될 대상에 '표시' @Column(name = "order_id")

• 테이블(클래스)의 ID와 외래키 컬럼의 이름을 동일하게 맞춰주기 위해
•  필드 생성 private ~
  • id , orderDate

- N : 1 관계 (order 입장에서)'@ManyToOne

- FK @JoinColumn(name = "member_id")

• order가 연관관계 주인
• 필드 생성 private ~
  • Member member



- 1 : N 관계 (order 입장에서) @OneToMany(mappedBy = "order")

• order 연관관계 주인X / orderItem에서 가져다 씀 = mappedBy사용
• 필드 생성 private ~
  • orderitems(list)



- 1 : 1 관계 @OneToOne

- FK @JoinColumn(name = "delivery_id")

• 1:1 관계는 FK 어디에 둬도 상관없지만 주로 엑세스 많이 하는 곳에 두기
• 필드 생성 private ~
  • Delivery delivery



- enum 타입을 매핑 @Enumerated(EnumType.STRING)

• EnumType.ORDINAL : enum 순서를 데이터베이스에 저장
  EnumType.STRING : enum 이름을 데이터베이스에 저장
• 필드 생성 private ~
  • Orderstatus orderstatus



- 연관관계 메서드



4) OrderItem [ src - java - jpabook.jpashop - domain -  OrderItem ]

- 엔티티, 롬복 사용 @Entity @Getter @Setter

- 엔티티와 매핑할 테이블을 지정 @Table(name"order_item")



- 기본키 생성 및 전략 @Id @GeneratedValue



- 테이블의 컬럼과 연결될 대상에 '표시' @Column(name = "order_item_id")

• 테이블(클래스)의 ID와 외래키 컬럼의 이름을 동일하게 맞춰주기 위해
•  필드 생성 private ~
  • id


- N : 1 관계 (OrderItem 입장에서)'@ManyToOne

- FK @JoinColumn(name = "item_id")

• order가 연관관계 주인
• 필드 생성 private ~
  • Item item



- N : 1 관계 (OrderItem 입장에서)'@ManyToOne

- FK @JoinColumn(name = "order_id")

• order가 연관관계 주인
• 필드 생성 private ~
  • Order order, orderPrice, count



5) enum



OrderStatus [ src - java - jpabook.jpashop - domain -  OrderStatus ]

ORDER, CANCEL





DeliveryStatus [ src - java - jpabook.jpashop - domain -  DeliveryStatus ]

READY, COMP



6) Item [ src - java - jpabook.jpashop - domain -  Item ]



- 엔티티, 롬복 사용 @Entity @Getter @Setter



-  부모클래스에 상속 매핑 @Inheritance(~SINGLE_TABLE)

싱글테이블 전략 InheritanceType.SINGLE_TABLE



장점 - 조인 필요 없어서 조회 성능이 빠르고 조회 쿼리가 단순

단점 - 매핑한 컬럼은 모두 null 허용, 단일 테이블에 모든 것을 저장하므로 테이블이 커져 오히려 성능 느려질 수도 있다

주의 - 구분 컬럼을 꼭 사용하기 ( @DiscriminatorColumn )



-  부모클래스에 구분칼럼 지정 @DiscriminatorColumn(name="dtype")



- 추상관계 public abstract ~



- 기본키 생성 및 전략 @Id @GeneratedValue



- 테이블의 컬럼과 연결될 대상에 '표시' @Column(name = "tem_id")

• 테이블(클래스)의 ID와 외래키 컬럼의 이름을 동일하게 맞춰주기 위해
•  필드 생성 private ~
  • id, name, price, stockQuantity


- N : N 관계 @ManyToMany(mappedBy = "items")

• 테이블(클래스)의 ID와 외래키 컬럼의 이름을 동일하게 맞춰주기 위해
•  필드 생성 private ~
  • category(list)



7) Item 상속 디렉토리



Album [ src - java - jpabook.jpashop - domain - item - Album ]



- 엔티티, 롬복 사용 @Entity @Getter @Setter



- 구분 컬럼 Dtype에 저장할 값 @DiscriminatorValue("A")



- Item에 상속됨 @~extends Item

•  필드 생성 private ~
  • artist, etc



Book [ src - java - jpabook.jpashop - domain - item - Book ]

- 엔티티, 롬복 사용 @Entity @Getter @Setter



- 구분 컬럼 Dtype에 저장할 값 @DiscriminatorValue("B")



- Item에 상속됨 @~extends Item

•  필드 생성 private ~
  • author, isbn



Movie [ src - java - jpabook.jpashop - domain - item - Movie ]

- 엔티티, 롬복 사용 @Entity @Getter @Setter



- 구분 컬럼 Dtype에 저장할 값 @DiscriminatorValue("M")



- Item에 상속 @~extends Item

•  필드 생성 private ~
  • director, actor



8) Delivery [ src - java - jpabook.jpashop - domain -  Delivery ]



- 엔티티, 롬복 사용 @Entity @Getter @Setter

- 기본키 생성 및 전략 @Id @GeneratedValue



- 테이블의 컬럼과 연결될 대상에 '표시' @Column(name = "delivery_id")

• 테이블(클래스)의 ID와 외래키 컬럼의 이름을 동일하게 맞춰주기 위해
•  필드 생성 private ~
  • id

- 1 : 1 관계 @OneToOne(mapped by = "delivery")

• 1:1 관계는 FK 어디에 둬도 상관없지만 주로 엑세스 많이 하는 곳에 두기
• delivery 연관관계 주인X / order에서 가져다 씀 = mappedBy사용
• 필드 생성 private ~
  • Order order

- JPA 내장 타입 (사용하는 곳에 표시) @Embedded → Address

• 위처럼 쓰든지 address 클래스가서 @Embeddable 쓰든지 둘 중 하나만 써도 괜춘
• 필드 생성 private ~
  • Address address



- enum 타입을 매핑 @Enumerated(EnumType.STRING)

• EnumType.ORDINAL : enum 순서를 데이터베이스에 저장
  EnumType.STRING : enum 이름을 데이터베이스에 저장
• 필드 생성 private ~
  • Deliverystatus deliverystatus



9) Category [ src - java - jpabook.jpashop - domain -  Category ]



- 엔티티, 롬복 사용 @Entity @Getter @Setter

- 기본키 생성 및 전략 @Id @GeneratedValue



- 테이블의 컬럼과 연결될 대상에 '표시' @Column(name = "category_id")

• 테이블(클래스)의 ID와 외래키 컬럼의 이름을 동일하게 맞춰주기 위해
•  필드 생성 private ~
  • id, name


- N : N 관계 @ManyToMany

- FK @JoinTable(name = "category_item")

• 외의 코드는 현업에서 안쓰기 땜에 다 적지 않았음 (N:N 은 참고만 하고 사실상 볼 필요없음)
•  필드 생성 private ~
  • items(list)



- 연관 관계 설정



10) 실행 결과 [src - java - jpabook.jpashop -CJpaShopApplication ]
